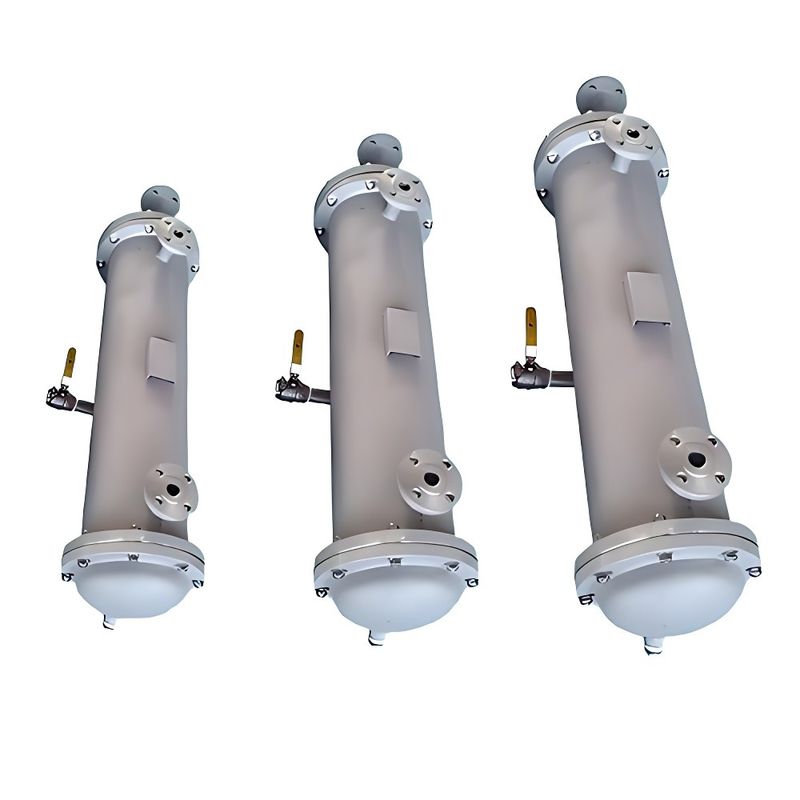

Conchiglia in acciaio inossidabile personalizzabile e scambiatore di calore del tubo 159-500mm di diametro

Scambiatori di calore a guscio e tubi in acciaio inossidabile personalizzabili

Gli scambiatori di calore a guscio e a tubo sono ampiamente utilizzati nei settori chimico, farmaceutico, alimentare e delle bevande, della produzione di alcol, della refrigerazione, civile e di altri processi.foglio di tuboI materiali necessari possono essere realizzati in acciaio al carbonio ordinario, rame o acciaio inossidabile.un fluido entra dal tubo di connessione della testa, scorre nel tubo e scorre dal tubo di uscita all'altra estremità della testa.l'altro fluido entra dal tubo della conchiglia e esce da un altro tubo sulla conchigliaQuesto è chiamato lo scambiatore di calore a guscio e tubo.

Classificazione e caratteristiche del prodotto

scambiatori di calore fissi a foglio di tubo
La struttura dello scambiatore di calore a lamiera di tubo fisso è relativamente semplice, compatta ed economica, ma l'esterno del tubo non può essere pulito meccanicamente.
Il fascio di tubo dello scambiatore di calore fisso è collegato al foglio di tubo, che è saldato alle due estremità del guscio e collegato al coperchio superiore.Il coperchio superiore e il guscio sono dotati di tubi di entrata e di uscita del fluidoDi solito, una serie di deflettori perpendicolari al fascio del tubo sono installati all'esterno del tubo. Allo stesso tempo, il collegamento tra il tubo e il foglio del tubo e il guscio è rigido,e l'interno e l'esterno del tubo sono due fluidi con temperature diversePertanto, quando la differenza di temperatura tra la parete del tubo e la parete del guscio è grande, a causa della diversa espansione termica dei due, viene generata una grande differenza di tensione di temperatura,in modo che il tubo è torto o il tubo è allentato dal foglio del tuboPer superare la tensione di differenza di temperatura, è necessario disporre di un dispositivo di compensazione della differenza di temperatura.quando la differenza di temperatura tra la parete del tubo e la parete del guscio è superiore a 60°C, per motivi di sicurezza, lo scambiatore di calore deve avere un dispositivo di compensazione della differenza di temperatura.il dispositivo di compensazione (giunto di espansione) può essere utilizzato solo quando la differenza di temperatura tra la parete del guscio e la parete del tubo è inferiore a 60~70°C e la pressione del fluido sul lato del guscio non è elevata;Generalmente, quando la pressione sul lato della conchiglia supera 0,6 mPa, l'anello di compensazione è troppo spesso e difficile da espandere e contrarre, perdendo così la funzione di compensazione della differenza di temperatura.Quindi si dovrebbero considerare altre strutture..

scambiatori di calore a testa galleggiante

Un foglio di tubo dello scambiatore di calore è collegato al guscio con una flange e l'altro foglio di tubo non è collegato al guscio,in modo che il tubo possa espandersi e contrarsi liberamente quando viene riscaldato o raffreddato, ma un coperchio superiore è collegato a questo foglio di tubo, chiamato "testa galleggiante", quindi questo scambiatore di calore è chiamato scambiatore di calore a testa galleggiante.il fascio del tubo può essere tirato fuori per la pulizia■ l'espansione del fascio del tubo rimane invariata ed è limitata dal guscio, quindi quando la differenza di temperatura tra i due mezzi scambiatori di calore è grande,non si genererà alcuna differenza di tensione di temperatura a causa della diversa espansione termica del fascio del tubo e del guscioI suoi svantaggi sono la complessità della struttura e il costo elevato.

Sistemi di accensione
In uno scambiatore di calore a tubo U, ogni tubo è piegato in forma di U e entrambe le estremità sono fissate sullo stesso foglio di tubo.Risolvendo così il problema della compensazione del caloreIl passaggio del tubo è di almeno due passaggi, il fascio del tubo può essere tirato fuori per la pulizia e il tubo può espandersi liberamente.è difficile sostituire il tuboI vantaggi sono la struttura semplice, il peso leggero e l'idoneità alle condizioni di alta temperatura e pressione.Per aumentare la portata del fluido laterale, un certo numero di deflettori perpendicolari al fascio del tubo sono spesso installati nel guscio.Il deflettore può non solo impedire il fluido da cortocircuito e aumentare la portata del fluido, ma anche costringere il fluido a fluire attraverso il fascio del tubo più volte secondo il percorso specificato, aumentando notevolmente il grado di turbolenza.
I deflettori comunemente utilizzati sono rotondi e a forma di disco, e il primo è più comunemente usato.

Selezione delle attrezzature

Parametri di base dello scambiatore di calore a guscio e a tubo
