Introduzione allo scambiatore di calore a piastre

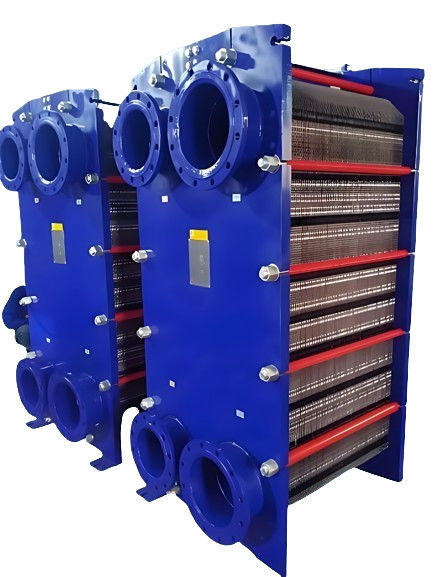

Lo scambiatore di calore a piastre è un apparecchio di scambio di calore ad alta efficienza composto da piastre metalliche ondulate a più strati impilate.si formano una serie di stretti canali di flusso rettangolariQuesto progetto è particolarmente adatto alle esigenze di scambio termico dei sistemi liquido-liquido e liquido-vapore.
Gli scambiatori di calore a piattaforma sono noti per la loro elevata efficienza di scambio di calore, basso consumo energetico, design compatto e piccole dimensioni.quindi sono ampiamente utilizzati e hanno una lunga durata di vitaLa sua capacità di trasferimento di calore è migliore di quella delle tradizionali apparecchiature di scambio di calore tubolare in condizioni di caduta di pressione e può raggiungere un tasso di recupero del calore superiore al 90%

struttura del prodotto

presentazione dettagliata del prodotto

1.Stampa e modellazione delle lamiere

Dopo una sola pressione con apparecchiature idrauliche speciali, l'intero processo di blanchiment viene completato in una sola volta.Abbiamo utilizzato la tecnologia di rivestimento morbido per garantire l'alta precisione e l'eccellente qualità della formazione del foglio, con una superficie liscia senza graffi o smagliature, e riducendo efficacemente lo stress generato durante il processo di pressatura.La riduzione dello spessore è uniforme su ogni pannello e la profondità di ondulazione rimane uniforme, che garantisce la tenuta in ogni punto di contatto tra i pannelli e, allo stesso tempo, non vi sono aree sovra-stampate sulla scheda, evitando piccole crepe che possono essere osservate solo al microscopio.Inoltre, la consistenza metallica sulla lavagna è costante in altezza per garantire la bellezza complessiva, e la parte più sottile può raggiungere una precisione di 0,3 mm.

2- Progettazione dell'area di distribuzione tipo tavoletta di cioccolato

Con un innovativo disegno a forma di croce (chiamato anche blocco di cioccolato),le nostre zone di deviazione delle piastre assicurano un flusso adeguato e uniforme anche sulle piastre più largheQuesto progetto strutturale elimina efficacemente le zone di stagnazione dello scambio termico, nonché i problemi di ridimensionamento della portata e di corrosione delle piastre causati dallo stagnazione.Diversione attraverso la promozione Abbiamo aumentato con successo la capacità di scambio termico dell'intera piastra migliorando l'efficienza dello scambio termico nell'area e nella zona di stagnazioneIl concetto di progettazione unico ad alta turbolenza è stato progettato per evitare l'intasamento dei canali interplate massimizzando l'effetto di auto-pulizia.usiamo il principio dell'idrodinamica per regolare la resistenza al flusso in modo graduale per garantire che il fluido entri tra le piastre più agevolmente e ottimizza il rilascio di pressione.

3. Disegno della guarnizione

La guarnizione accuratamente progettata, la cui struttura adotta una forma triangolare del tetto, ottiene un effetto di tenuta lineare.Sotto l'azione della forza di frenata, questa struttura garantisce che l'area centrale della guarnizione possa resistere alla pressione più forte, in modo da ottenere una forte pressione di tenuta con una forza minore,garantire prestazioni di tenuta eccezionaliInoltre, anche dopo ripetuti smontaggi e assemblaggi, la guarnizione mostrerà solo una minima deformazione permanente.L'intero serbatoio è progettato per essere chiuso per migliorare la stabilità della struttura complessiva.

4- Caratteristiche del telaio e del sistema di posizionamento

Utilizzando una tecnologia di posizionamento unica, abbiamo progettato un metodo per evitare che i pannelli si deformino durante lo smontaggio e la posizionamento della parete su e giù.il dispositivo di posizionamento mantiene ancora la precisione dopo ripetuti smontaggi e assemblaggiPer migliorare l'effetto di allineamento automatico, si utilizzano gonne di posizionamento ausiliarie ai quattro angoli di ciascun pannello.Ho progettato una struttura unica di coda di cavallo e implementato una strategia di posizionamento multi-puntoQuesto metodo di posizionamento si basa sul principio di posizionamento meccanico di "un piano, un perno fisso su un lato e un perno mobile su un lato",che garantisce la libertà del pezzo in una sola direzione, evitando così efficacemente il problema del sovra-posizionamento.

5Progettazione della struttura di installazione rapida

Il dado di fissaggio anteriore è integrato con la vite attraverso un bullone di blocco.Quando si smonta lo scambiatore di calore a piastra, è necessario solo stringere o allentare la pinza anteriore. Può essere completato stringendo i dadi. È più conveniente e più veloce da smontare e assemblare quando si ispeziona lo scambiatore di calore della piastra.Si tratta di un tipico design user-friendly.
Tutte le parti del telaio sono collegate con fili.
I bulloni di compressione sono fabbricati con laminatura a rotoli.
C'e' un cuscinetto sul bullone di compressione.
Le viti a pressione possono essere rimosse lateralmente

Dimensioni dell'installazione delle apparecchiature
