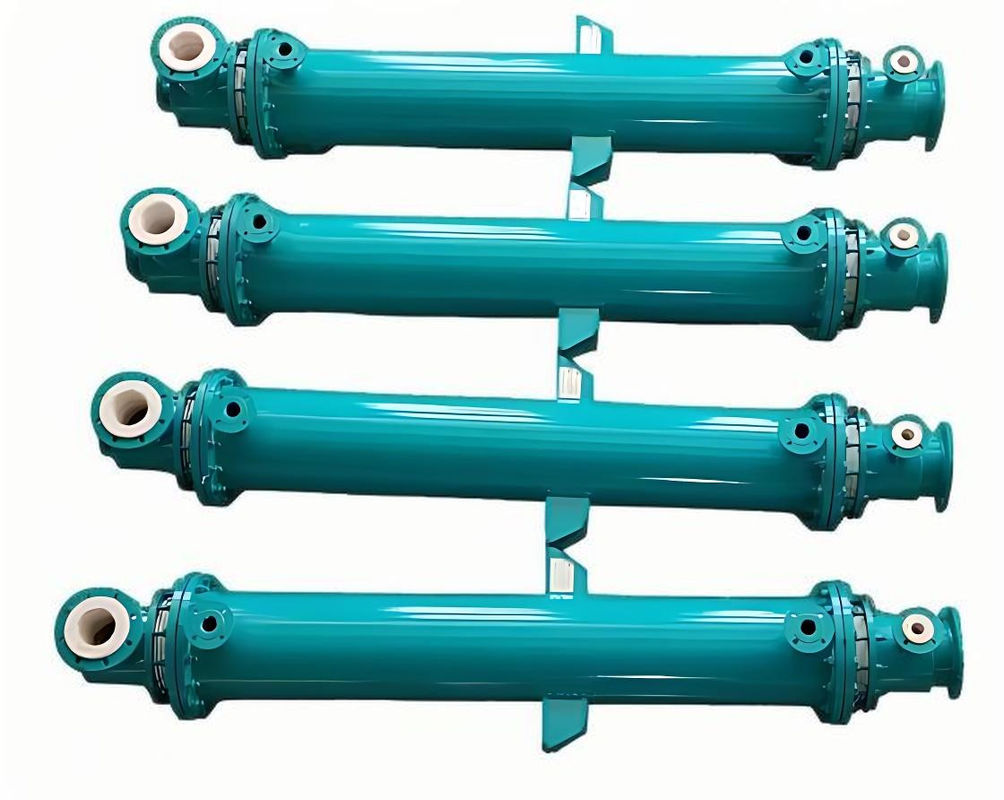

Scambiatori di calore in teflone da 1200 mm resistenti agli acidi, agli alcali e ai solventi organici

XKXG-LG scambiatore di calore a tubo di teflone resistente agli acidi, agli alcali e ai solventi organici

Strutturalmente, uno scambiatore di calore a guscio e tubo è costituito principalmente dalle seguenti parti:
il fascio del tubo di trasferimento del calore che trasferisce il calore, la piastra del tubo utilizzata per fissare il fascio del tubo e separare il fluido,e componenti ausiliari quali deflettori (chiamati anche deflettori) e scatole di tubi che migliorano l'efficienza dello scambio termicoTra questi componenti, l'involucro è dotato di un fascio di tubi, le cui due estremità sono saldamente fissate al foglio del tubo.uno è il fluido del lato del tubo che scorre all'interno del fascio del tuboPer migliorare l'efficienza di trasferimento di calore del fluido al di fuori del tubo,Di solito sono installati diversi deflettori all'interno della conchigliaQuesti deflettori possono aumentare la velocità di flusso del fluido del lato della conchiglia e costringere il fluido a passare attraverso il fascio del tubo più volte lateralmente,intensificando così lo stato di flusso turbolento del fluido e migliorando efficacemente il coefficiente di trasferimento del calore.
Lo scambiatore di calore a guscio e tubo sviluppato dalla nostra azienda con diritti di proprietà intellettuale indipendenti mostra prestazioni notevoli
Questo prodotto non solo ha un'eccellente resistenza agli acidi, agli alcali e ai solventi organici, ma funziona anche in modo stabile in condizioni di temperatura estremamente elevata e bassa.Si tratta di una soluzione ideale per lo scambio di calore nel settore industriale.

Lo scambiatore di calore a tubo e tubo, noto anche come scambiatore di calore a guscio e tubo,è un'apparecchiatura di scambio termico di tipo divisorio con la parete del fascio del tubo racchiusa nel guscio come superficie di trasferimento del caloreQuesta apparecchiatura è ampiamente utilizzata per la sua semplicità di struttura e affidabilità di funzionamento

Caratteristiche:

1. Questo prodotto è costituito da materiale perfluorato,che è estremamente resistente alle intemperie e può resistere all'erosione di vari solventi organici e di sostanze corrosive come acidi forti e alcali, garantendo così la durata del prodotto in ambienti difficili.

2. Il coefficiente di attrito del fascio del tubo è ultra basso. Questa caratteristica significa che il prodotto non è facile da ridimensionare durante l'uso, prolungando così notevolmente la vita utile del prodotto.

3- eccellente resistenza alla pressione, gamma di pressione di lavoro - 0,01 MPa 0,80 MPa.

4. Utilizzando un design a parete di tubo ultra-sottile, elevata efficienza di trasferimento del calore, stabilità a lungo termine, migliorando efficacemente l'utilizzo dell'energia.

5. Lunga durata di vita, che raggiunge gli 8-10 anni, riducendo notevolmente la frequenza di sostituzione e manutenzione.

6. Utilizzare materie prime importate per garantire la qualità del prodotto e non darti preoccupazioni.

7Sappiamo che le esigenze di ogni cliente sono uniche, quindi offriamo una varietà di formati di prodotto che possono essere adattati alle esigenze specifiche del cliente.

presentazione dettagliata del prodotto

1.Sciglio meccanico, facile da smontareSciglio meccanico è un componente importante delle attrezzature per l'alimentazione dei fluidi.La sua funzione principale è quella di prevenire le perdite di materiale di lavoro nelle apparecchiature meccaniche e l'intrusione di impurità esterne..

La facilità di smontaggio è una caratteristica importante delle guarnizioni meccaniche, che consente di rimuovere rapidamente e facilmente i componenti delle guarnizioni per la manutenzione, la sostituzione o l'aggiornamento delle apparecchiature.Non solo risparmia tempo di manutenzione e riduce l'intensità del lavoro, ma riduce anche il rischio di danni che possono essere causati da un funzionamento non corretto.

2.Materiale di tenuta

Anello di tenuta in PTFE: realizzato in materiale fluorato puro trasformato in forma, con una durezza adeguata, strettamente abbinato alla cucitura della piastra terminale (piastra del tubo), resistente a vari solventi chimici,temperatura alta e bassa, sicuro e affidabile

Guarnizione di tenuta: la guarnizione è realizzata in gomma al fluoro, sigilla il guscio ed è facile da smontare;

3.Testa (caccia):

La struttura centrale della testa è in acciaio e viene prodotta attraverso un processo di stampaggio per garantire la stabilità strutturale e la durata del prodotto.Formiamo lo strato interno con uno strato di politetrafluoroetilene (PTFE), che migliora notevolmente la resistenza alla corrosione del prodotto.

La parete interna della testa è liscia, il che riduce l'attrito e l'adesione durante il flusso del materiale e garantisce una trasmissione del fluido efficiente e liscia.

Specificamente progettato per l'uso in ambienti industriali difficili, può mantenere l'integrità della struttura dall'essere danneggiata nell'intervallo di -0,1MPA-1MPa.

Ha un'eccellente resistenza ai solventi chimici e può resistere efficacemente anche a sostanze chimiche altamente corrosive come acidi forti e alcali.La sua resistenza alla corrosione chimica garantisce la sicurezza e l'affidabilità, industria farmaceutica e altre industrie.

4.Looper flange, facile da installare

La flangia del cerchio, un processo di installazione conveniente e rapido, fornisce un metodo flessibile ed efficiente per la soluzione di connessione dei tubi.che consentono il movimento assiale del tubo durante lo spostamento dell'installazione e la regolazione dell'angolo, semplificando così il processo di allineamento, riducendo significativamente la difficoltà di installazione.

5.Core di scambio termico

Questo dispositivo utilizza una struttura di supporto interno progettato che è sospeso dall'interscambio all'interno della cavità del corpo principale del dispositivo.una parte superiore È costituita da un disco fisso e da diverse barre di legame che collegano i due dischiLe piastre fisse superiori e inferiori sono posizionate rispettivamente alle due estremità dell'alloggiamento.Per migliorare l'efficienza del trasferimento di caloreQuesta progettazione non solo cambia la direzione del flusso del fluido e crea turbolenze per promuovere il trasferimento di calore,ma fornisce anche il supporto necessario per il fascio del tuboInoltre, dotato di un'entrata di acqua di raffreddamento e di un'uscita di acqua di raffreddamento, questo dispositivo di scambio di calore può assorbire efficacemente il calore utilizzando il raffreddamento ad acqua.Questo meccanismo di raffreddamento dell'acqua garantisce un migliore effetto di raffreddamento, migliorando così le prestazioni termiche dell'intero sistema

6Perforazione CNC di lamiere di tubi con elevata precisione

I tubi PFA utilizzano perforazioni precise controllate al computer per formare un'apertura circolare.assicurando che i centri di ciascun foro siano almeno fino a 8 mmL'espansione delle lastre terminali è inoltre rigorosamente specificata, assicurandosi che non sia inferiore a 60 mm.con attrezzature di saldatura aggiornate e migliorateQuesta serie di misure di ottimizzazione ci permette di integrare i tubi e i fogli di scambio termico in un unico processo, garantendo la resistenza complessiva della struttura,prevenire efficacemente eventuali rischi di perdite, e garantire le prestazioni di sicurezza del prodotto.
